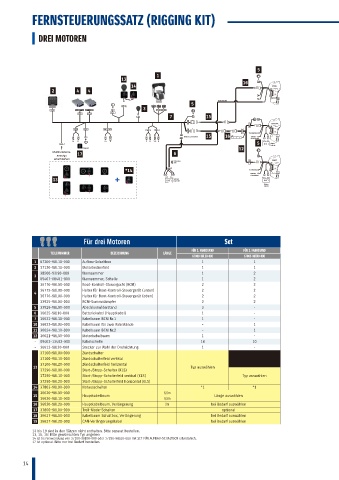

FERNSTEUERUNGSSATZ (RIGGING KIT)

DREI MOTOREN

5
1
13 16
14 STBD
2 4 4

Batteriekabel
5
3
PORT PORT STBD
KLS
PORT STBD
7 15
CENTER
STBD
STDB
TROLL TROLL NMEA PWR TANK1 TANK2
Trennleitung
PORT
R/CON
15 16 J/C
Batterie-Zusatzkabel Batterie-
Zusatzkabel
5 Starter-
Gr B Gr B Y B YG B
batterie
(Option) 12
Multifunktions- 17 6
anzeige
anschließen
Sicherung PORT PORT
30A
*14 BATT Trennleitung
Batterie-
Zusatzkabel
13 4UBSUFS
CBUUFSJF
Starter-
batterie
Für drei Motoren Set
FÜR 1. FAHRSTAND FÜR 2. FAHRSTAND
TEILENUMMER BEZEICHNUNG LÄNGE
67000-98L30-000 67000-98LD0-000
1 67200-98L10-000 Aufbau-Schaltbox 1 1
2 37120-98L10-000 Motorbedienfeld 1 1
38500-93J90-000 Warnsummer 1 2
3
09407-08401-000 Warnsummer, Schelle 1 2
36770-98L00-000 Boot-Kontroll-Steuergerät (BCM) 2 2
36775-98L00-000 Halter für Boot-Kontroll-Steuergerät (unten) 2 2
4
36776-98L00-000 Halter für Boot-Kontroll-Steuergerät (oben) 2 2
33925-98L00-000 BCM-Gummidämpfer 2 2
5 33926-98L00-000 Abschlusswiderstand 3 -
6 36625-98J10-000 Batteriekabel (Hauptkabel) 1 -
7 36623-98L30-000 Kabelbaum BCM Nr.1 1 -
10 36622-98L00-000 Kabelbaum für zwei Fahrstände - 1
11 36624-98L10-000 Kabelbaum BCM Nr.2 - 1
12 36621-98L00-000 Motorkabelbaum 1 -
- 09403-13402-000 Kabelschelle 18 10
- 36612-98J20-000 Stecker zur Wahl der Drehrichtung 1 -
37100-98L00-000 Zündschalter
37100-98L10-000 Zündschalterfeld vertikal
37100-98L20-000 Zündschalterfeld horizontal
13 Typ auswählen
37290-98L00-000 Start-/Stopp-Schalter (KLS)
37290-98L10-000 Start-/Stopp-Schalterfeld vertikal (KLS) Typ auswählen
37290-98L20-000 Start-/Stopp-Schalterfeld horizontal (KLS)
14 37803-98L00-000 Notausschalter *1 *1
36620-98L00-000 6,5m
15 Hauptkabelbaum Länge auswählen
36620-98L10-000 9,5m
16 36620-98L20-000 Hauptkabelbaum, Verlängerung 2m bei Bedarf auswählen
17 37860-98L00-000 Troll-Mode-Schalter optional
18 36627-98L00-000 Kabelbaum Schaltbox, Verlängerung bei Bedarf auswählen
19 36627-98L20-000 CAN-Verlängerungskabel bei Bedarf auswählen
13 bis 19 sind in den Sätzen nicht enthalten. Bitte separat bestellen.
13, 15, 16: Bitte gewünschten Typ angeben
14 ist bei Verwendung von 37100-98L00-000 oder 37290-98L00-000 mit SET FÜR AUFBAU-SCHALTBOX erforderlich.
17 ist optional. Bitte nur bei Bedarf bestellen.

14
