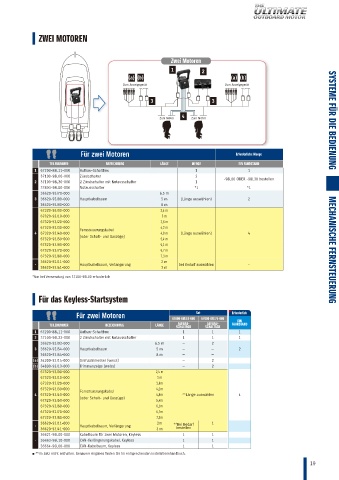

Page 19 - Suzuki Marine Zubehhör 2022

ZWEI MOTOREN

Zwei Motoren

1 2
(a) (b) (a) (b)
Zum Anzeigegerät Zum Anzeigegerät

3 3

4
Zum Motor Zum Motor SYSTEME FÜR DIE BEDIENUNG

Für zwei Motoren Erforderliche Menge
TEILENUMMER BEZEICHNUNG LÄNGE MENGE EIN FAHRSTAND
1 67200-88L11-000 Aufbau-Schaltbox 1 1
37100-98L00-000 Zündschalter 2
2 37100-98L30-000 2 Zündschalter mit Notausschalter 1 -98L00 ODER -98L30 bestellen
37803-98L00-000 Notausschalter *1 *1
36620-93J70-000 6,5 m
3 36620-93J80-000 Hauptkabelbaum 5 m (Länge auswählen) 2
36620-93J90-000 8 m
67320-93J00-000 2,4 m
67320-93J10-000 3 m
67320-93J20-000 3,6 m
67320-93J30-000 Fernsteuerungskabel 4,2 m
4 67320-93J40-000 4,8 m (Länge auswählen) 4
67320-93J50-000 (oder Schalt- und Gaszüge) 5,4 m
67320-93J60-000 6,1 m
67320-93J70-000 6,7 m MECHANISCHE FERNSTEUERUNG
67320-93J80-000 7,3 m
36620-93J11-000 2 m
- Hauptkabelbaum, Verlängerung bei Bedarf auswählen -
36620-93J41-000 3 m
*Nur bei Verwendung von 37100-98L00 erforderlich

Für das Keyless-Startsystem

Für zwei Motoren 67000-88L53-000 Set 67000-88L75-000 Erforderlich
EIN
AUFBAU-
AUFBAU-
TEILENUMMER BEZEICHNUNG LÄNGE SCHALTBOX SCHALTBOX FAHRSTAND
1 67200-88L11-000 Aufbau-Schaltbox 1 1 1
2 37100-96L22-000 2 Zündschalter mit Notausschalter 1 1 1
36620-93J03-000 6,5 m - 2
3 36620-93J54-000 Hauptkabelbaum 5 m - - 2
36620-93J64-000 8 m - -
(a) 34200-93J14-000 Drehzahlmesser (weiss) - 2
(b) 34800-93J13-000 Trimmanzeige (weiss) - 2
67320-93J00-000 2,4 m
67320-93J10-000 3 m
67320-93J20-000 3,6m
67320-93J30-000 Fernsteuerungskabel 4,2m
4 67320-93J40-000 4,8m **Länge auswählen 4
67320-93J50-000 (oder Schalt- und Gaszüge) 5,4m
67320-93J60-000 6,1m
67320-93J70-000 6,7m
67320-93J80-000 7,3m
36620-93J11-000 2m **Bei Bedarf 1
- Hauptkabelbaum, Verlängerung
36620-93J41-000 3 m bestellen
36621-96L00-000 Kabelbaum für zwei Motoren, Keyless 1 1
- 36663-96L10-000 CAN-Verlängerungskabel, Keyless 1 1
36664-96L00-000 CAN-Kabelbaum, Keyless 1 1
■ **Im Satz nicht enthalten. Genauere Angaben finden Sie im entsprechenden Installationshandbuch.
19
