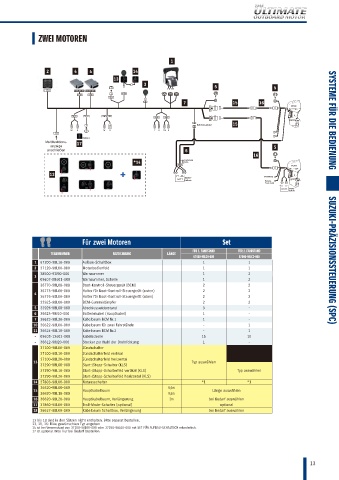

ZWEI MOTOREN

1
2 4 4 14
13 OFF OFF ON ON START START
3 5 5

PORT STBD
KLS
7 15 16
STBD
STBD
TROLL TROLL NMEA PWR
TANK1 TANK2 PORT SYSTEME FÜR DIE BEDIENUNG
15
Batteriezusatzkabel
Gr B Gr B Y B YG B
(Option)
Multifunktions- 17
anzeige 5
anschließen 6
16
*14 Sicherung
30A
BATT
PORT
13
Starter- Trennleitung
batterie Batterie-
Zusatzkabel
Starter-
batterie

Für zwei Motoren Set
FÜR 1. FAHRSTAND FÜR 2. FAHRSTAND
TEILENUMMER BEZEICHNUNG LÄNGE
67000-98L20-000 67000-98LC0-000
1 67200-98L10-000 Aufbau-Schaltbox 1 1 SUZUKI-PRÄZISIONSSTEUERUNG (SPC)
2 37120-98L00-000 Motorbedienfeld 1 1
38500-93J90-000 Warnsummer 1 2
3
09407-08401-000 Warnsummer, Schelle 1 2
36770-98L00-000 Boot-Kontroll-Steuergerät (BCM) 2 2
36775-98L00-000 Halter für Boot-Kontroll-Steuergerät (unten) 2 2
4
36776-98L00-000 Halter für Boot-Kontroll-Steuergerät (oben) 2 2
33925-98L00-000 BCM-Gummidämpfer 2 2
5 33926-98L00-000 Abschlusswiderstand 3 -
6 36625-98J10-000 Batteriekabel (Hauptkabel) 1 -
7 36623-98L30-000 Kabelbaum BCM Nr.1 1 -
10 36622-98L00-000 Kabelbaum für zwei Fahrstände - 1
11 36624-98L10-000 Kabelbaum BCM Nr.2 - 1
- 09403-13402-000 Kabelschelle 15 10
- 36612-98J20-000 Stecker zur Wahl der Drehrichtung 1 -
37100-98L00-000 Zündschalter
37100-98L10-000 Zündschalterfeld vertikal
37100-98L20-000 Zündschalterfeld horizontal
13 Typ auswählen
37290-98L00-000 Start-/Stopp-Schalter (KLS)
37290-98L10-000 Start-/Stopp-Schalterfeld vertikal (KLS) Typ auswählen
37290-98L20-000 Start-/Stopp-Schalterfeld horizontal (KLS)
14 37803-98L00-000 Notausschalter *1 *1
36620-98L00-000 6,5m
15 Hauptkabelbaum Länge auswählen
36620-98L10-000 9,5m
16 36620-98L20-000 Hauptkabelbaum, Verlängerung 2m bei Bedarf auswählen
17 37860-98L00-000 Troll-Mode-Schalter (optional) optional
18 36627-98L00-000 Kabelbaum Schaltbox, Verlängerung bei Bedarf auswählen
13 bis 18 sind in den Sätzen nicht enthalten. Bitte separat bestellen.
13, 15, 16: Bitte gewünschten Typ angeben
14 ist bei Verwendung von 37100-98L00-000 oder 37290-98L00-000 mit SET FÜR AUFBAU-SCHALTBOX erforderlich.
17 ist optional. Bitte nur bei Bedarf bestellen.
