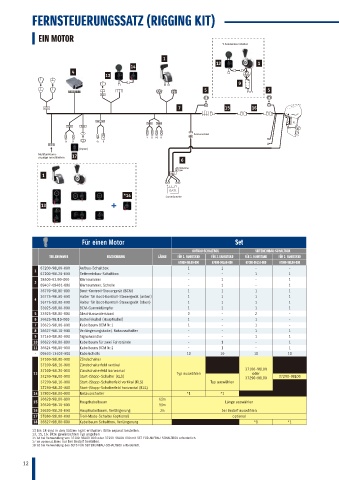

FERNSTEUERUNGSSATZ (RIGGING KIT)

EIN MOTOR
*2 Seiteneinbau-Schaltbox

1
13 O OFF F F O O ON ON 1
14
4
13 OFF OFF O ON ON STARTT S S S A T A T R R T R
9
5 5
KLS

7 15 16
FOOT
NMEA PWR
TANK1 TANK2
TROLL TROLL
Batterzusatzkabel
Y B YG B
Gr B Gr B
(Option)
Multifunktions-
anzeige anschließen 17
6
Sicherung
30A
1 BATT

*14 4UBSUFSCBUUFSJF
13

Für einen Motor Set
AUFBAU-SCHALTBOX SEITENEINBAU-SCHALTBOX
TEILENUMMER BEZEICHNUNG LÄNGE FÜR 1. FAHRSTAND FÜR 2. FAHRSTAND FÜR 1. FAHRSTAND FÜR 2. FAHRSTAND
67000-98L00-000 67000-98LA0-000 67000-98L10-000 67000-98LB0-000
67200-98L00-000 Aufbau-Schaltbox 1 1 - -
1
67200-98L20-000 Seiteneinbau-Schaltbox - - 1 1
38500-93J90-000 Warnsummer - 1 - 1
3
09407-08401-000 Warnsummer, Schelle - 1 - 1
36770-98L00-000 Boot-Kontroll-Steuergerät (BCM) 1 1 1 1
36775-98L00-000 Halter für Boot-Kontroll-Steuergerät (unten) 1 1 1 1
4
36776-98L00-000 Halter für Boot-Kontroll-Steuergerät (oben) 1 1 1 1
33925-98L00-000 BCM-Gummidämpfer 1 1 1 1
5 33926-98L00-000 Abschlusswiderstand 2 - 2 -
6 36625-98J10-000 Batteriekabel (Hauptkabel) 1 - 1 -
7 36623-98L00-000 Kabelbaum BCM Nr.1 1 - 1 -
8 36627-98L10-000 Verlängerungskabel, Notausschalter - - 1 1
9 37140-98L00-000 Signalwandler - - 1 1
10 36622-98L00-000 Kabelbaum für zwei Fahrstände - 1 - 1
11 36624-98L00-000 Kabelbaum BCM Nr.2 - 1 - 1
- 09403-13402-000 Kabelschelle 10 10 10 10
37100-98L00-000 Zündschalter
37100-98L10-000 Zündschalterfeld vertikal
37100-98L20-000 Zündschalterfeld horizontal 37100-98L00
13 Typ auswählen oder
37290-98L00-000 Start-/Stopp-Schalter (KLS) 37290-98L00 37290-98L00
37290-98L10-000 Start-/Stopp-Schalterfeld vertikal (KLS) Typ auswählen
37290-98L20-000 Start-/Stopp-Schalterfeld horizontal (KLS)
14 37803-98L00-000 Notausschalter *1 *1
36620-98L00-000 6,5m
15 Hauptkabelbaum Länge auswählen
36620-98L10-000 9,5m
16 36620-98L20-000 Hauptkabelbaum, Verlängerung 2m bei Bedarf auswählen
17 37860-98L00-000 Troll-Mode-Schalter (optional) optional
18 36627-98L00-000 Kabelbaum Schaltbox, Verlängerung *1 *1
13 bis 18 sind in den Sätzen nicht enthalten. Bitte separat bestellen.
13, 15, 16: Bitte gewünschten Typ angeben
14 ist bei Verwendung von 37100-98L00-000 oder 37290-98L00-000 mit SET FÜR AUFBAU-SCHALTBOX erforderlich.
17 ist optional. Bitte nur bei Bedarf bestellen.
18 ist bei Verwendung des SETS FÜR SEITENEINBAU-SCHALTBOX erforderlich.
