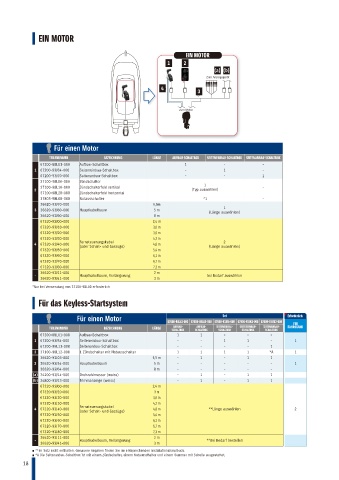

Page 18 - Suzuki Marine Zubehhör 2022

EIN MOTOR

EIN MOTOR
1 2
(a) (b)
Zum Anzeigegerät

4
3

Zum Motor

Für einen Motor
TEILENUMMER BEZEICHNUNG LÄNGE AUFBAU-SCHALTBOX SEITENEINBAU-SCHALTBOX SEITENANBAU-SCHALTBOX
67200-88L01-000 Aufbau-Schaltbox 1 - -
1 67200-93J34-000 Seiteneinbau-Schaltbox - 1 -
67200-93J70-000 Seitenanbau-Schaltbox - - 1
37100-98L00-000 Zündschalter
37100-98L10-000 Zündschalterfeld vertikal 1 -
2 (Typ auswählen)
37100-98L20-000 Zündschalterfeld horizontal
37803-98L00-000 Notausschalter *1 -
36620-93J70-000 6,5m
1
3 36620-93J80-000 Hauptkabelbaum 5 m (Länge auswählen)
36620-93J90-000 8 m
67320-93J00-000 2,4 m
67320-93J10-000 3,0 m
67320-93J20-000 3,6 m
67320-93J30-000 4,2 m
2
4 67320-93J40-000 Fernsteuerungskabel 4,8 m (Länge auswählen)
(oder Schalt- und Gaszüge)
67320-93J50-000 5,4 m
67320-93J60-000 6,1 m
67320-93J70-000 6,7 m
67320-93J80-000 7,3 m
36620-93J11-000 2 m
- Hauptkabelbaum, Verlängerung bei Bedarf auswählen
36620-93J41-000 3 m
*Nur bei Verwendung von 37100-98L00 erforderlich
Für das Keyless-Startsystem

Erforderlich
Set
Für einen Motor 67000-88L43-000 67000-88L65-000 67000-93JF4-000 67000-93JK6-000 67000-93JM2-000 Erforderlich
EIN
AUFBAU-
AUFBAU-
TEILENUMMER BEZEICHNUNG LÄNGE SCHALTBOX SCHALTBOX SEITENEINBAU- SEITENEINBAU- SEITENANBAU- FAHRSTAND
SCHALTBOX
SCHALTBOX
SCHALTBOX
67200-88L01-000 Aufbau-Schaltbox 1 1 - - -
1 67200-93J34-000 Seiteneinbau-Schaltbox - - 1 1 - 1
67200-96L11-000 Seitenanbau-Schaltbox - - - - 1
2 37100-96L12-000 1 Zündschalter mit Notausschalter 1 1 1 1 *A 1
36620-93J03-000 6,5 m - 1 - 1 1
3 36620-93J54-000 Hauptkabelbaum 5 m - - - - - 1
36620-93J64-000 8 m - - - - -
(a) 34200-93J14-000 Drehzahlmesser (weiss) - 1 - 1 1
(b) 34800-93J13-000 Trimmanzeige (weiss) - 1 - 1 1
67320-93J00-000 2,4 m
67320-93J10-000 3 m
67320-93J20-000 3,6 m
67320-93J30-000 4,2 m
4 67320-93J40-000 Fernsteuerungskabel 4,8 m **Länge auswählen 2
(oder Schalt- und Gaszüge)
67320-93J50-000 5,4 m
67320-93J60-000 6,1 m
67320-93J70-000 6,7 m
67320-93J80-000 7,3 m
36620-93J11-000 2 m
- Hauptkabelbaum, Verlängerung **Bei Bedarf bestellen
36620-93J41-000 3 m
■ **Im Satz nicht enthalten. Genauere Angaben finden Sie im entsprechenden Installationshandbuch.
■ *A Die Seitenanbau-Schaltbox ist mit einem Zündschalter, einem Notausschalter und einem Summer mit Schelle ausgestattet.
18
