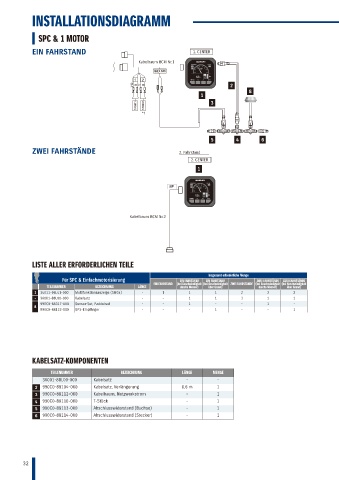

INSTALLATIONSDIAGRAMM

SPC & 1 MOTOR

EIN FAHRSTAND 1. CENTER

Kabelbaum BCM Nr.1
NMEA PWR
1 2
YG B Y B 2
8
1
TANK1 TANK2 3
*1

5 4 6
ZWEI FAHRSTÄNDE 2. Fahrstand
2. CENTER
1

8 P

Kabelbaum BCM Nr.2

LISTE ALLER ERFORDERLICHEN TEILE

Insgesamt erforderliche Menge
Für SPC & Einfachmotorisierung EIN FAHRSTAND EIN FAHRSTAND ZWEI FAHRSTÄNDE ZWEI FAHRSTÄNDE
EIN FAHRSTAND (bei Geschwindigkeit (bei Geschwindigkeit ZWEI FAHRSTÄNDE (bei Geschwindigkeit (bei Geschwindigkeit
TEILENUMMER BEZEICHNUNG LÄNGE durchs Wasser) über Grund) durchs Wasser) über Grund)
1 34011-96L41-000 Multifunktionsanzeige (SMG4) - 1 1 1 2 2 2
- 36001-88L00-000 Kabelsatz - - 1 1 1 1 1
990C0-88317-000 Sensor-Set, Paddelrad - - 1 - - 1 -
8
990C0-88122-000 GPS-Empfänger - - - 1 - - 1

KABELSATZ-KOMPONENTEN

TEILENUMMER BEZEICHNUNG LÄNGE MENGE
36001-88L00-000 Kabelsatz - -
2 990C0-88104-000 Kabelsatz, Verlängerung 0,6 m 1
3 990C0-88112-000 Kabelbaum, Netzwerkstrom - 1
4 990C0-88110-000 T-Stück - 1
5 990C0-88113-000 Abschlusswiderstand (Buchse) - 1
6 990C0-88114-000 Abschlusswiderstand (Stecker) - 1

32
