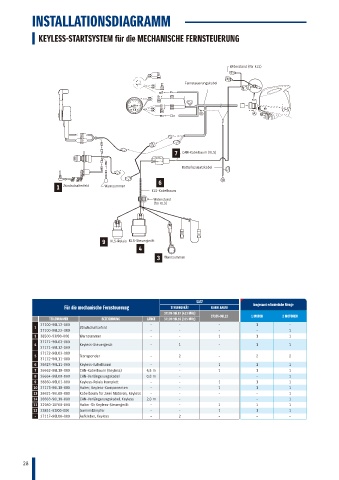

INSTALLATIONSDIAGRAMM

KEYLESS-STARTSYSTEM für die MECHANISCHE FERNSTEUERUNG

Widerstand (für KLS)

Fernsteuerungskabel

7 CAN-Kabelbaum (KLS)

Batteriezusatzkabel

6
1 Zündschalterfeld Warnsummer
KLS-Kabelbaum
Widerstand
(für KLS)

9 KLS-Relais KLS-Steuergerät
4
3 Warnsummer

SATZ
Für die mechanische Fernsteuerung STEUERGERÄT KABELBAUM Insgesamt erforderliche Menge
37170-96L07 (433 MHz)
TEILENUMMER BEZEICHNUNG LÄNGE 37170-96L16 (315 MHz) 37105-96L13 1 MOTOR 2 MOTOREN
37100-96L12-000 - - - 1 -
1 Zündschalterfeld
37100-96L22-000 - - - - 1
3 38500-93J90-000 Warnsummer - - 1 1 1
37171-96L03-000
4 Keyless-Steuergerät - 1 - 1 1
37171-96L12-000
37172-96L03-000
5 Transponder - 2 - 2 2
37172-96L11-000
6 36623-96L11-000 Keyless-Kabelbaum - - 1 1 1
7 36662-96L10-000 CAN-Kabelbaum (Keyless) 6,5 m - 1 1 1
8 36664-96L00-000 CAN-Verlängerungskabel 0,8 m - - 1
9 38860-96L01-000 Keyless-Relais komplett - - 1 1 1
10 37173-96L10-000 Halter, Keyless-Komponenten - - 1 1 1
13 36621-96L00-000 Kabelbaum für zwei Motoren, Keyless - - - - 1
14 36663-96L10-000 CAN-Verlängerungskabel, Keyless 2,0 m - - 1
11 32980-38F00-000 Halter für Keyless-Steuergerät - - 1 1 1
12 32851-93J00-000 Gummidämpfer - - 1 1 1
- 37117-96L00-000 Aufkleber, Keyless - 2 - - -
