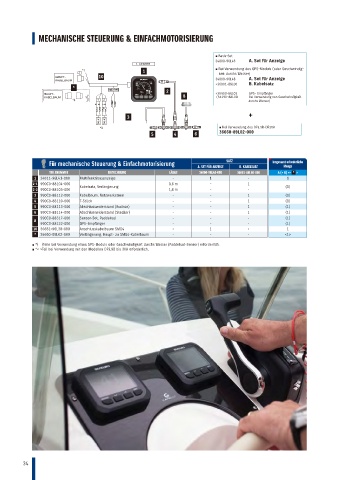

MECHANISCHE STEUERUNG & EINFACHMOTORISIERUNG

■ Basis-Set
34000-96L48 A. Set für Anzeige
1. CENTER
*1 1 ■ Bei Verwendung des GPS-Moduls (oder Geschwindig-
HAUPT- 10 keit durchs Wasser) A. Set für Anzeige
KABELBAUM 34000-96L48
+36001-88L00 B. Kabelsatz
* NMEA PWR
HAUPT- 2 +39950-88L02 GPS- Empfänger
KABELBAUM 8 (34190-88L00 Bei Verwendung von Geschwindigkeit
*4 1 2 durchs Wasser)
R B L B
+
3
TANK1 TANK2
*3 ■ Bei Verwendung des DF9.9B-DF30A
5 4 6 36660-89L02-000

Für mechanische Steuerung & Einfachmotorisierung SATZ Insgesamt erforderliche
A. SET FÜR ANZEIGE B. KABELSATZ Menge
TEILENUMMER BEZEICHNUNG LÄNGE 34000-96L48-000 36001-88L00-000 A (+ B) <+ * >
1 34011-96L41-000 Multifunktionsanzeige - 1 - 1
2-1 990C0-88104-000 0,6 m - 1
2-2 990C0-88105-000 Kabelsatz, Verlängerung 1,8 m - - (1)
3 990C0-88112-000 Kabelbaum, Netzwerkstrom - - 1 (1)
4 990C0-88110-000 T-Stück - - 1 (1)
5 990C0-88113-000 Abschlusswiderstand (Buchse) - - 1 (1)
6 990C0-88114-000 Abschlusswiderstand (Stecker) - - 1 (1)
990C0-88317-000 Sensor-Set, Paddelrad - - - (1)
8
990C0-88122-000 GPS-Empfänger - - - (1)
10 36661-96L30-000 Anschlusskabelbaum SMG4 - 1 - 1
* 36660-89L02-000 Verlängerung, Haupt- zu SMG4-Kabelbaum - - - <1>
■ *( )Teile bei Verwendung eines GPS-Moduls oder Geschwindigkeit durchs Wasser (Paddelrad-Sensor) erforderlich.
■ *< >Teil bei Verwendung mit den Modellen DF9.9B bis 30A erforderlich.
