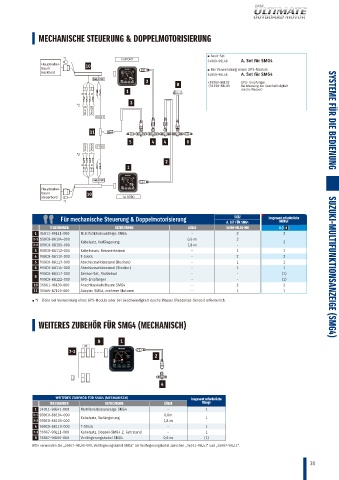

MECHANISCHE STEUERUNG & DOPPELMOTORISIERUNG

■ Basis-Set
*1 1st PORT 34000-96L48 A. Set für SMG4
Hauptkabel- 10
baum ■ Bei Verwendung eines GPS-Moduls
backbord
34000-96L48 A. Set für SMG4
NMEA PWR
2 +39950-88L02 GPS- Empfänger
8 (34190-88L00 Bei Messung der Geschwindigkeit
1 2 1 durchs Wasser)
R B L B
3
*2
TANK1 TANK2 SYSTEME FÜR DIE BEDIENUNG

11
5 4 4 6
TANK3 TANK4 STBD
*2
2
R B L B 1
1 2
NMEA PWR
Hauptkabel-
baum 10
steuerbord 1st STBD
*1

SATZ
Für mechanische Steuerung & Doppelmotorisierung A. SET FÜR SMG4 Insgesamt erforderliche
Insgesamt erforderliche
Menge
MENGE
TEILENUMMER BEZEICHNUNG LÄNGE 34000-96L58-000 A (+ 8 )
1 34011-96L41-000 Multifunktionsanzeige SMG4 - 2 2
2-1 990C0-88104-000 0,6 m 2
2-2 990C0-88105-000 Kabelsatz, Verlängerung 1,8 m - 2
3 990C0-88112-000 Kabelbaum, Netzwerkstrom - 1 1
4 990C0-88110-000 T-Stück - 2 2
5 990C0-88113-000 Abschlusswiderstand (Buchse) - 1 1
6 990C0-88114-000 Abschlusswiderstand (Stecker) - 1 1 SUZUKI-MULTIFUNKTIONSANZEIGE (SMG4)
990C0-88317-000 Sensor-Set, Paddelrad - - (1)
8
990C0-88122-000 GPS-Empfänger - - (1)
10 36661-96L30-000 Anschlusskabelbaum SMG4 - 2 2
11 36665-87L10-000 Adapter SMG4, mehrere Motoren - 1 1
■ *( )Teile bei Verwendung eines GPS-Moduls oder bei Geschwindigkeit durchs Wasser (Paddelrad-Sensor) erforderlich.

WEITERES ZUBEHÖR FÜR SMG4 (MECHANISCH)

9 1
8P
7-3 2
2

1
4

WEITERES ZUBEHÖR FÜR SMG4 (MECHANISCH) Insgesamt erforderliche
TEILENUMMER BEZEICHNUNG LÄNGE Menge
1 34011-96L41-000 Multifunktionsanzeige SMG4 - 1
2-1 990C0-88104-000 Kabelsatz, Verlängerung 0,6m 1
2-2 990C0-88105-000 1,8 m
4 990C0-88110-000 T-Stück - 1
7-3 36667-96L11-000 Kabelsatz, Doppel-SMG4 2. Fahrstand - 1
9 36667-96L60-000 Verlängerungskabel SMG4 0,6 m (1)
Bitte verwenden Sie „36667-96L60-000, Verlängerungskabel SMG4“ als Verlängerungskabel zwischen „34011-96L41“ und „36667-96L11“.
