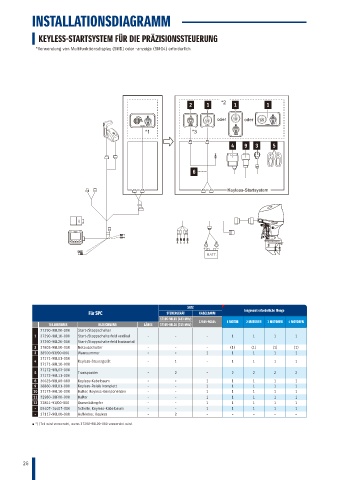

INSTALLATIONSDIAGRAMM

KEYLESS-STARTSYSTEM FÜR DIE PRÄZISIONSSTEUERUNG

*Verwendung von Multifunktionsdisplay (SMD) oder -anzeige (SMG4) erforderlich

2 1 *2 1 1

STOP
START oder START oder START
STOP STOP
*1 *3
(1) 4 (4) 9 (9) 3 (2) 5

(3) 6

Keyless-Startsystem

BCM
1 2

SATZ
Für SPC STEUERGERÄT KABELBAUM Insgesamt erforderliche Menge
37105-98L01 (433 MHz) 37105-96L04 1 MOTOR 2 MOTOREN 3 MOTOREN 4 MOTOREN
TEILENUMMER BEZEICHNUNG LÄNGE 37105-98L10 (315 MHz)
37290-98L00-000 Start-/Stoppschalter
1 37290-98L10-000 Start-/Stoppschalterfeld vertikal - - - 1 1 1 1
37290-98L20-000 Start-/Stoppschalterfeld horizontal
2 37803-98L00-000 Notausschalter - - - (1) (1) (1) (1)
3 38500-93J90-000 Warnsummer - - 1 1 1 1 1
37171-98L01-000
4 Keyless-Steuergerät - 1 - 1 1 1 1
37171-98L10-000
37172-96L03-000
5 Transponder - 2 - 2 2 2 2
37172-96L11-000
6 36623-98LA0-000 Keyless-Kabelbaum - - 1 1 1 1 1
9 38860-96L01-000 Keyless-Relais komplett - - 1 1 1 1 1
10 37173-96L10-000 Halter, Keyless-Komponenten - - 1 1 1 1 1
11 32980-38F00-000 Halter - - 1 1 1 1 1
12 32851-93J00-000 Gummidämpfer - - 1 1 1 1 1
- 09407-14407-000 Schelle, Keyless-Kabelbaum - - 1 1 1 1 1
- 37117-96L00-000 Aufkleber, Keyless - 2 - - - - -
■ *( )Teil wird verwendet, wenn 37290-98L00-000 verwendet wird.
