Page 21 - Yamaha Aussbordmotoren Katalog 2017 - Tragbare Aussenbordmotoren

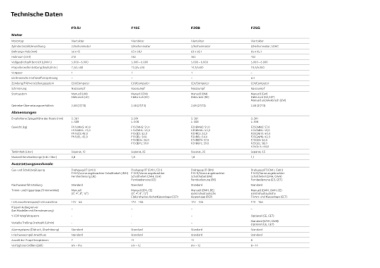

Technische Daten Technische Daten

F2.5B F4B F5A F6C F8F F9.9J F15C F20B F25G
Motor Motor
Motortyp Viertakter Viertakter Viertakter Viertakter Viertakter Motortyp Viertakter Viertakter Viertakter Viertakter
Zylinderanzahl/Anordnung 1 1 1 1 2/Reihenmotor Zylinderanzahl/Anordnung 2/Reihenmotor 2/Reihenmotor 2/Reihenmotor 2/Reihenmotor, SOHC
Bohrung x Hub (mm) 54 x 31,5 62 x 46 62 x 46 62 x 46 56 x 43 Bohrung x Hub (mm) 56 x 43 63 x 58,1 63 x 58,1 65 x 65,1
Hubraum (cm3) 72 139 139 139 212 Hubraum (cm3) 212 362 362 432
Vollgasdrehzahlbereich (U/min.) 5.250 – 5.750 4.000 – 5.000 4.500 – 5.500 4.500 – 5.500 5.000 – 6.000 Vollgasdrehzahlbereich (U/min.) 5.000 – 6.000 5.000 – 6.000 5.000 – 6.000 5.000 – 6.000
Propellerwellenleistung (kW/U/min.) 1,8/5.500 2,9/5.000 3,68/5.000 4,5/5.500 5,9/5.500 Propellerwellenleistung (kW/U/min.) 7,3/5.500 11,0/5.500 14,7/5500 18,4/6.000
Vergaser 1 1 1 1 1 Vergaser 1 1 1 –
Elektronische Kraftstoffeinspritzung – – – – – Elektronische Kraftstoffeinspritzung – – – EFI
Zündung/Frühverstellungssystem TCI CDI CDI CDI CDI/Computer Zündung/Frühverstellungssystem CDI/Computer CDI/Computer CDI/Computer CDI/Computer
Schmierung Schleuderöl Nasssumpf Nasssumpf Nasssumpf Nasssumpf Schmierung Nasssumpf Nasssumpf Nasssumpf Nasssumpf
Startsystem Manuell Manuell Manuell Manuell Manuell Startsystem Manuell (JM) Manuell (CM) Manuell (BM) Manuell (GM)
Elektrisch (JE) Elektrisch (CE) Elektrisch (BE) Elektrisch (GE,GET)
Manuell und elektrisch (GW)
Getriebe-Übersetzungsverhältnis 2,08 (27/13) 2,08 (27/13) 2,08 (27/13) 2,08 (27/13) 2,08 (27/13) Getriebe-Übersetzungsverhältnis 2,08 (27/13) 2,08 (27/13) 2,08 (27/13) 2,08 (27/13)
Abmessungen Abmessungen
Empfohlene Spiegelhöhe des Boots (mm) S: 381 S: 381 S: 381 S: 381 S: 381 Empfohlene Spiegelhöhe des Boots (mm) S: 381 S: 381 S: 381 S: 381
L: 508 L: 508 L: 508 L: 508 L: 508 L: 508 L: 508 L: 508 L: 508
Gewicht (kg) F2.5BMHS: 17,0 F4BMHS: 27,0* F5AMHS: 27,0* F6CMHS: 27,0* F8FMHS: 40,0 Gewicht (kg) F9.9JMHS: 40,0 F15CMHS: 51,0 F20BMHS: 51,0 F25GMHS: 57,0
F2.5BMHL: 18,0 F4BMHL: 28,0* F5AMHL: 28,0* F6CMHL: 28,0* F8FMHL: 41,0 F9.9JMHL: 41,0 F15CMHL: 53,0 F20BMHL: 53,0 F25GMHL: 59,0
F9.9JES: 42,0 F15CES: 52,0 F20BES: 52,0 F25GWHS: 60,0
F9.9JEL: 43,0 F15CEL: 540, F20BEL: 54,0 F25GWHL: 62,0
F15CEHL: 56,0 F20BEPS: 57,0 F25GES: 56,0
F15CEPL: 59,0 F20BEPL: 59,0 F25GEL: 58,0
F25GETL: 64,0
Tankinhalt (Liter) 0,9 1,1 1,1 1,1 Separat, 12 Tankinhalt (Liter) Separat, 12 Separat, 25 Separat, 25 Separat, 25
Motoröl-Wechselmenge (inkl. Filter) 0,35 0,6 0,6 0,6 0,8 Motoröl-Wechselmenge (inkl. Filter) 0,8 1,8 1,8 1,1
Ausstattungsmerkmale Ausstattungsmerkmale
Gas- und Schaltbetätigung Drehgriff F-N/seitlich angebrachter Drehgriff F-N-R/seitlich angebrachter Drehgriff F-N-R/seitlich angebrachter Drehgriff F-N-R/seitlich angebrachter Drehgasgriff (FMH) Gas- und Schaltbetätigung Drehgasgriff (JMH) Drehgasgriff (CMH, CEH) Drehgasgriff (BM) Drehgasgriff (GMH, GWH)
Schalthebel Schalthebel Schalthebel Schalthebel F-N-R/vorne angebrachter Schalthebel (FMH) F-N-R/vorne angebrachter Schalthebel (JMH) F-N-R/Vorne angebrachter F-N-R/Vorne angebrachter F-N-R/Vorne angebrachter
Fernbedienung (JE) Schalthebel (CMH, CEH) Schalthebel (BM) Schalthebel (GMH, GWH)
Fernbedienung (CE) Fernbedienung (BE) Fernbedienung (GE, GET)
Flachwasserfahrstellung – Standard Standard Standard Standard Flachwasserfahrstellung Standard Standard Standard Standard
Trimm- und Kippanlage (Trimmwinkel) Manuell Manuell Manuell Manuell Manuell Trimm- und Kippanlage (Trimmwinkel) Manuell Manuell (CM, CE) Manuell (BMH, BE) Manuell (GMH, GWH, GE)
(0°, 4°, 8°, 12°) (4°, 8°, 12°, 16°, 20°) (4°, 8°, 12°, 16°, 20°) (4°, 8°, 12°, 16°, 20°) (0°, 4°, 8°, 12°) (0°, 4°, 8°, 12°) (0°, 4°, 8°, 12°) Elektrohydraulische Elektrohydraulische
Elektrohydraulische Kippanlage (CEP) Kippanlage (BEP) Trimm- und Kippanlage (GET)
Lichtmaschinenspule/Lichtmaschine – 12V – 6A (optional) 12V – 6A (optional) 12V – 6A (optional) 12V – 6A Lichtmaschinenspule/Lichtmaschine 12V – 6A 12V – 10A 12V – 10A 12V – 16A
Kippwinkelbegrenzer – – – – – Kippwinkelbegrenzer – – – –
(bei Modellen mit Fernsteuerung) (bei Modellen mit Fernsteuerung)
Y-COP Wegfahrsperre – – – – – Y-COP Wegfahrsperre - - – Optional (GE, GET)
Standard (GMH, GWH)
Variable Trolling-Drehzahl (U/min) – – – – – Variable Trolling-Drehzahl (U/min) - - –
Optional (GE, GET)
Alarmsysteme (Öldruck, Überhitzung) – – – – Standard Alarmsysteme (Öldruck, Überhitzung) Standard Standard Standard Standard
Frischwasserspül-Anschluss Optional Optional Optional Optional Standard Frischwasserspül-Anschluss Standard Standard Standard Standard
Anzahl der Propelleroptionen 5 5 5 5 7 Anzahl der Propelleroptionen 7 11 11 8
Verfügbare Größen (Zoll) 5 – 8¼ 6½– 9 6½ – 9 6½ – 9 6½ – 9¼ Verfügbare Größen (Zoll) 6½ – 9¼ 6½ – 12 6½ – 12 8 – 14

Die kW-Angaben in diesem Katalog basieren auf dem Standard ICOMIA 28 und werden an der Propellerwelle gemessen.
