Page 8 - Suzuki Katalog Ersatzteile & Zubehör 2026

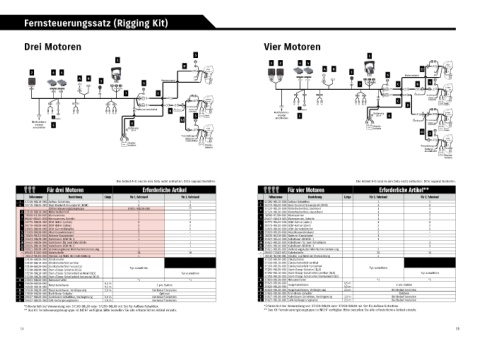

Fernsteuerungssatz (Rigging Kit)

Drei Motoren Vier Motoren

5 1
1
2 2 4 4
D STBD STBD
A B 12
STBD
2 4 4 3
5 Batteriekabel
A B
3 Batteriekabel PORT STBD PORT STBD KLS 5
5 7 PORT STBD C D
C STBD
PORT PORT STBD STBD R/CON PORT
KLS
PORT STBD
7 C J/C
NMEA PWR
TROLL
TROLL
TANK 1 TANK 2 PORT Trennleitung
Batterie-
C
CENTER zusatzkabel
STBD
STDB
TROLL TROLL NMEA PWR TANK 1 TANK 2 PORT Gr B Gr B Y B YG B D Starter-
batterie
Trennleitung
R/CON
Batteriezusatzkabel J/C Batterie- (Option)
D zusatzkabel
Gr B Gr B Y B YG B Multifunktions- Sicherung R/CON STDB C PORT
5 Starter- anzeige E 30 A 6
12 J/C Trennleitung
(Option) batterie anschließen BATT.
Multifunktions- 6 Batterie-
anzeige E zusatzkabel
anschließen Sicherung PORT Starter-
batterie
30 A PORT Starter-
batterie
12
BATT. 5
Trennleitung
Batterie- PORT
zusatzkabel PORT
Starter-
batterie Starter- Trennleitung
batterie
Batterie-
zusatzkabel
Starter-
batterie
Die Artikel A–G sind in den Sets nicht enthalten. Bitte separat bestellen. Die Artikel A–G sind in den Sets nicht enthalten. Bitte separat bestellen.
Für drei Motoren Erforderliche Artikel Für vier Motoren Erforderliche Artikel**
Teilenummer Bezeichnung Länge Für 1. Fahrstand Für 2. Fahrstand Teilenummer Bezeichnung Länge Für 1. Fahrstand Für 2. Fahrstand
1 67200-98L10-000 Aufbau-Schaltbox 1 1 1 67200-98L10-000 Aufbau-Schaltbox 1 1
4 36770-98L06-000 Boot-Kontroll-Steuergerät (BCM) 2 2 4 36770-98L06-000 Boot-Kontroll-Steuergerät (BCM) 2 2
Kit Fernsteuerungsbaugruppe 67001-98L30-000 ** 2 37120-98L20-000 Motorbedienfeld, backbord 1 1
2 37120-98L10-000 Motorbedienfeld 1 1 37120-98L30-000 Motorbedienfeld, steuerbord 1 1
38500-93J90-000 Warnsummer 1 2 38500-93J90-000 Warnsummer 1 2
3 3
09407-08401-000 Warnsummer, Schelle 1 2 09407-08401-000 Warnsummer, Schelle 1 2
36775-98L00-000 BCM-Halter (unten) 2 2 36775-98L00-000 BCM-Halter (unten) 2 2
4 36776-98L00-000 BCM-Halter (oben) 2 2 4 36776-98L00-000 BCM-Halter (oben) 2 2
33925-98L00-000 BCM-Gummidämpfer 2 2 33925-98L00-000 BCM-Gummidämpfer 2 2
5 33926-98L00-000 Abschlusswiderstand 3 - 5 33926-98L00-000 Abschlusswiderstand 3 -
6 36625-98J10-000 Batterie-Zusatzkabel 1 - 6 36625-98J10-000 Batterie-Zusatzkabel 1 -
7 36623-98L30-000 Kabelbaum BCM Nr. 1 1 - 7 36623-98L40-000 Kabelbaum BCM Nr. 1 1 -
10 36622-98L00-000 Kabelbaum für zwei Fahrstände - 1 10 36622-98L00-000 Kabelbaum für zwei Fahrstände - 1
11 36624-98L10-000 Kabelbaum BCM Nr. 2 - 1 11 36624-98L20-000 Kabelbaum BCM Nr. 2 - 1
12 36621-98L00-000 Verbindungskabel Mehrfachmotorisierung 1 - 12 36621-98L00-000 Verbindungskabel Mehrfachmotorisierung 2 -
– 09403-13402-000 Kabelschelle 18 10 – 09403-13402-000 Kabelschelle 20 15
– 36612-98J20-000 Stecker zur Wahl der Drehrichtung 1 - – 36612-98J20-000 Stecker zur Wahl der Drehrichtung 2 -
37100-98L00-000 Zündschalter 37100-98L00-000 Zündschalter
37100-98L10-000 Zündschalterfeld vertikal 37100-98L10-000 Zündschalterfeld vertikal
37100-98L20-000 Zündschalterfeld horizontal 37100-98L20-000 Zündschalterfeld horizontal
A Typ auswählen A Typ auswählen
37290-98L00-000 Start-/Stopp-Schalter (KLS) 37290-98L00-000 Start-/Stopp-Schalter (KLS)
37290-98L10-000 Start-/Stopp-Schalterfeld vertikal (KLS) Typ auswählen 37290-98L10-000 Start-/Stopp-Schalterfeld vertikal (KLS) Typ auswählen
37290-98L20-000 Start-/Stopp-Schalterfeld horizontal (KLS) 37290-98L20-000 Start-/Stopp-Schalterfeld horizontal (KLS)
B 37803-98L00-000 Notausschalter *1 *1 B 37803-98L00-000 Notausschalter *1 *1
36620-98L00-000 6,5 m 36620-98L00-000 6,5 m
C Hauptkabelbaum 2 pro Station C Hauptkabelbaum 2 pro Station
36620-98L10-000 9,5 m 36620-98L10-000 9,5 m
D 36620-98L20-000 Hauptkabelbaum, Verlängerung 2,0 m Bei Bedarf bestellen D 36620-98L20-000 Hauptkabelbaum, Verlängerung 2,0 m Bei Bedarf bestellen
E 37860-98L00-000 Troll-Mode-Schalter Optional E 37860-98L00-000 Troll-Mode-Schalter Optional
F 36627-98L00-000 Kabelbaum-Schaltbox, Verlängerung 1,0 m Bei Bedarf bestellen F 36627-98L00-000 Kabelbaum-Schaltbox, Verlängerung 1,0 m Bei Bedarf bestellen
G 36627-98L20-000 CAN-Verlängerungskabel 2,0 m Bei Bedarf bestellen G 36627-98L20-000 CAN-Verlängerungskabel 2,0 m Bei Bedarf bestellen
*Erforderlich bei Verwendung von 37100-98L00 oder 37290-98L00 mit Set für Aufbau-Schaltbox. *Erforderlich bei Verwendung von 37100-98L00 oder 37290-98L00 mit Set für Aufbau-Schaltbox.
** Das Kit Fernsteuerungsbaugruppe ist NICHT verfügbar. Bitte bestellen Sie alle erforderlichen Artikel einzeln. ** Das Kit Fernsteuerungsbaugruppe ist NICHT verfügbar. Bitte bestellen Sie alle erforderlichen Artikel einzeln.
