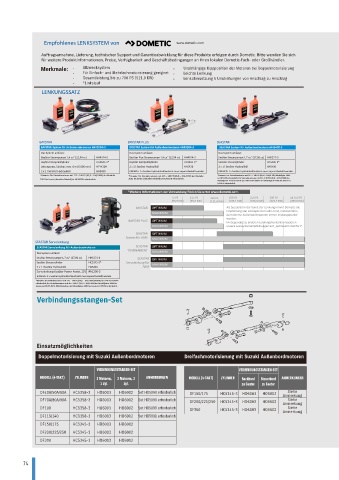

Page 74 - Suzuki Marine Zubehhör 2022

Empfohlenes LENKSYSTEM von www.dometic.com

Auftragsannahme, Lieferung, technischer Support und Garantieabwicklung für diese Produkte erfolgen durch Dometic. Bitte wenden Sie sich
für weitere Produktinformationen, Preise, Verfügbarkeit und Geschäftsbedingungen an Ihren lokalen Dometic-Fach- oder Großhändler.
Merkmale: • Allzwecksystem • Unabhängige Kippposition der Motoren bei Doppelmotorisierung
• Für Einfach- und Mehrfachmotorisierung geeignet • Leichte Lenkung
• Gesamtleistung bis zu 700 PS (521,9 KW) • Lenkübersetzung 5 Umdrehungen von Anschlag zu Anschlag
• *Linkslauf
LENKUNGSSATZ

BAYSTAR BAYSTAR PLUS SEASTAR
BAYSTAR System für Außenbordmotoren HK4200A-3 BAYSTAR System für Außenbordmotoren HK4500A-3 SEASTAR System für Außenbordmotoren HK6400-3
Das System umfasst: Das System umfasst: Das System umfasst:
BayStar Steuerpumpe 1,4 cu” (22,94 cc) HH4314-3 BayStar Plus Steuerpumpe 1,4 cu” (22,94 cc) HH4514-3 SeaStar Steuerpumpe 1,7 cu” (27,80 cc) HH5271-3
BayStar Kompaktzylinder HC4645-3* BayStar Kompaktzylinder HC4645-3* SeaStar Steuerzylinder HC5345-3*
Leitungssatz, kürzbar, max. 6 m (6.096 mm) HT4420H 2 x 1 l SeaStar Hydrauliköl HA5430 2 x 1 l SeaStar Hydrauliköl HA5430
2 x 1 l SeaStar Hydrauliköl HA5430 HINWEIS: 1 x SeaStar Hydraulikschlauchsatz muss separat bestellt werden. HINWEIS: 1 x SeaStar Hydraulikschlauchsatz muss separat bestellt werden.
*Hinweis: Für Viertaktmotoren mit 115 – 140 PS (85,8 – 104,4 KW) der Modelle *Hinweis: Für Viertaktmotoren mit 115 – 140 PS (85,8 – 104,4 KW) der Modelle *Hinweis: Für Viertaktmotoren mit 115 – 140 PS (85,8 – 104,4 KW) Modelljahr 1996
2001 bis heute (aktuelles Modell) ist HC4658H erforderlich. 2001 bis heute (aktuelles Modell) ist HC4658H erforderlich. ist HC5348 erforderlich; für Viertaktmotoren mit 40 – 140 PS (29,8 – 104,4 KW) der
Modelljahre 1998 bis heute und 90-PS-Viertakter der Modelljahre 2003 bis heute ist
HC5358 erforderlich.
*Weitere Informationen zur Verwendung finden Sie unter www.dometic.com.
75 PS 115 PS 150 PS 200 PS 250 PS 300 PS ab 350 PS
(55,9 KW) (85,8 KW) (111,8 KW) (149,1 KW) (186,4 KW) (223,7 KW) (260,9 KW)
BAYSTAR OPTIMUM Als Spezialist in der Kunst der Lenkung nimmt Dometic die
MAXIMUM Empfehlung von Lenksystemen sehr ernst, insbesondere,
da moderne Außenbordmotoren immer leistungsstärker
werden.
BAYSTAR PLUS OPTIMUM Im Gegensatz zu anderen Lenkungsherstellern basieren
MAXIMUM unsere Lenksystemempfehlungen auf „optimalem Komfort“.
SEASTAR OPTIMUM
System für ABM MAXIMUM
SEASTAR Servolenkung
SEASTAR Servolenkung Für Außenbordmotoren SEASTAR OPTIMUM
TOURNAMENT
Das System umfasst: MAXIMUM
SeaStar Steuerpumpe 1,7 cu” (27,80 cc) HH5271-3 SEASTAR OPTIMUM
SeaStar Steuerzylinder HC5345-3* Servolenkung für MAXIMUM
2 x 1 l SeaStar Hydrauliköl HA5430 ABM
Servolenkung SeaStar Power Assist, 12V PA1200-2
HINWEIS: 2 x SeaStar Hydraulikschlauchsatz muss separat bestellt werden.
*Hinweis: Für Viertaktmotoren mit 115 – 140 PS (85,8 – 104,4 KW) Modelljahr 1996 ist HC5348
erforderlich; für Viertaktmotoren mit 40 – 140 PS (29,4 – 104,4 KW) der Modelljahre 1998 bis
heute und 90-PS-(67,1-KW-)Viertakter der Modelljahre 2003 bis heute ist HC5358 erforderlich.
Verbindungsstangen-Set

Einsatzmöglichkeiten

Doppelmotorisierung mit Suzuki Außenbordmotoren Dreifachmotorisierung mit Suzuki Außenbordmotoren
VERBINDUNGSSTANGEN-SET VERBINDUNGSSTANGEN-SET
MODELL (4-TAKT) ZYLINDER 2 Motoren, 2 Motoren, 2 ANMERKUNGEN MODELL (4-TAKT) ZYLINDER Backbord Steuerbord ANMERKUNGEN
1 Zyl. Zyl. zu Center zu Center
Siehe
DF40A/50A/60A HC5358-3 HO6003 HO6002 Set HO5090 erforderlich DF150/175 HC5345-3 HO6003 HO6002 Anmerkung
Siehe
DF70A/80A/90A HC5358-3 HO6003 HO6002 Set HO5090 erforderlich DF200/225/250 HC5345-3 HO6003 HO6002 Anmerkung
Siehe
DF100 HC5358-3 HO6003 HO6002 Set HO5090 erforderlich DF300 HC5345-3 HO6003 HO6002 Anmerkung
DF115/140 HC5358-3 HO6003 HO6002 Set HO5090 erforderlich
DF150/175 HC5345-3 HO6003 HO6002
DF200/225/250 HC5345-3 HO6003 HO6002
DF300 HC5345-3 HO6003 HO6002

74
