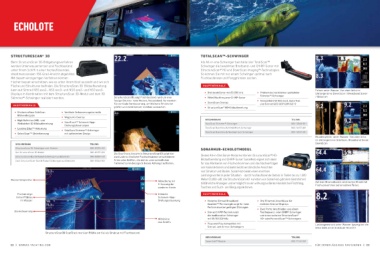

Page 12 - Simrad Katalog 2018
P. 12
ECHOLOTE
STRUCTURESCAN® 3D TOTALSCAN™-SCHWINGER
Beim StructureScan 3D-Bildgebungsverfahren Als All-in-one-Schwinger beinhaltet der TotalScan™
werden Unterwasserterrain und Fischbestand Schwinger die bewährten Breitband- und CHIRP-Sonar mit
unter Ihrem Schiff in einer hochauflösenden, StructureScan® HD und DownScan Imaging™-Technologien.
dreidimensionalen 180-Grad-Ansicht abgebildet. So können Sie mit nur einem Schwinger optimal nach
Mit diesem einzigartigen Verfahren können Fischbeständen und Fanggründen suchen.
Fischer besser einschätzen, wie es unter ihrem Boot aussieht und wo sich
Fische und Strukturen befinden. Die StructureScan 3D-Bildaufbereitung HAUP TMERKMALE
kann auf Simrad NSS evo2-, NSS evo3- und NSO evo2- und NSO evo3- Felsen unter Wasser. Von oben links im
Displays in Kombination mit dem StructureScan 3D-Modul und dem 3D • Breitband-Sonar mit 83/200 kHz • Problemlos installierbar gestalteter Uhrzeigersinn: DownScan / Broadband Sonar
Skimmer®-Schwinger realisiert werden. StructureScan3D zeigt Fischbestand rund um eine • Mittel/Hochfrequenz-CHIRP-Sonar Skimmer®-Schwinger / Sidescan
felsige Struktur nahe Nelson, Neuseeland. Verwenden • Kompatibel mit NSS evo3, SonarHub
Sie vertikale Verbesserung, um kleinere Strukturen • DownScan-Overlay und Simrad GO5/GO7/GO9/GO12
HAUP TMERKMALE
größer und damit besser sichtbar zu machen. • StructureScan® HD-Bildaufbereitung
• Unübertroffene SideScan • Vertikale Verbesserungskontrolle
Bildwiedergabe
• Wegpunkt-Overlay
• High Definition (HD)- und BESCHREIBUNG TEILENR.
Weitwinkel-3D-Bildaufbereitung • ScanTrack™ Schwenk-Kipp- TotalScan Skimmer®-Schwinger 000-12568-001
Drehungssteuerungen
• Leading Edge™-Abtastung TotalScan Durchbruch-Mittel/Hoch-Schwinger 000-14257-001
• SideScan Skimmer®-Schwinger
• SelectScan™-Zielerkennung mit optimiertem Design TotalScan Durchbruch-Niedrig/Hoch-Schwinger 000-14259-001
Brückenpfeiler unter Wasser. Von oben links
im Uhrzeigersinn: SideScan, Broadband Sonar,
DownScan
BESCHREIBUNG TEILENR.
StructureScan 3D-Schwinger und -Module 000-12395-001 SONARHUB-ECHOLOTMODUL
Nur StructureScan 3D-Modul 000-12397-001
Die ScanTrack-Ansicht in StructureScan3D zeigt hier
StructureScan-Durch-Rumpf-Schwinger aus Edelstahl 000-13559-001 zwei unterschiedliche Fischschwärme verschiedener Dieses All-in-One Sonar-Modul kombiniert StructureScan® HD-
Zwei StructureScan-Durch-Rumpf-Schwinger aus Edelstahl 000-13560-001 Arten oder Größen, die sich in unterschiedlichen Bildaufbereitung und CHIRP-Sonar. SonarHub eignet sich ideal
Tiefenkonturen bezüglich dieses Abhangs aufhalten. für das Markieren von Fischvorkommen und das Nachverfolgen
von Köderaktionen und bietet leichtverständliche Ansichten
von Struktur und Boden. SonarHub bietet einen enormen
Leistungsvorteil in jeder Situation – durch hochauflösende Details in Tiefen bis zu 1.000
Wassertemperatur Abdeckung mit Meter (3.500 Fuß). Die StructureScan HD-Funktion von SonarHub gibt dem Bootsführer Auf dem Meeresboden verstreutes Wrack mit
Erfassung der bildähnliche Anzeigen und ermöglicht so ein wirkungsvolleres Handeln bei Fischfang, Fischvorkommen auf einzelnen Teilen.
vorderen Kante Tauchen und Such- und Bergungsaktionen.
Fischanzeige Einfache HAUP TMERKMALE
hinter Pfählen Schwenk-Kipp-
im Wasser Drehungssteuerung • Moderne Simrad Broadband • Drei Ethernet-Anschlüsse für
Sounder™-Technologie sorgt für hohe mehrere Simrad-Displays
Performance bei geringen Störungen • Zwei Ports: Anschließen von einem
Zoomsteuerung • Simrad CHIRP-Technik nutzt Festfrequenz- oder CHIRP-Schwinger
die traditionellen Schwinger und eines weiteren StructureScan®
Mittellinie mit 50/83/200 kHz HD- oder ForwardScan™-Schwingers
des Schiffs
• Plug-and-Play-kompatibel mit Lastwagenwrack unter Wasser (gezeigt ist die
Simrad- und Airmar-Schwingern linke Seite einer SideScan-Ansicht)
StructureScan3D ScanTrack markiert Pfähle am Kai als Struktur mit Fischbestand
BESCHREIBUNG TEILENR.
SonarHub™-Module 000-11142-001
22 | SIMRAD-YACHTING.COM FÜR ZUVERLÄSSIGES NAVIGIEREN | 23
