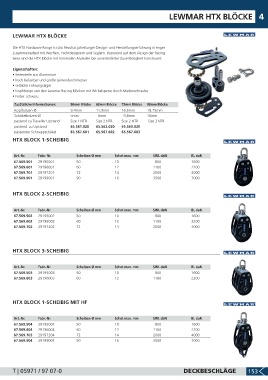

Page 155 - Lankhorst/Hohorst Hauptkatalog 2017-2018

LEWMAR HTX BLÖCKE 4

LEWMAR HTX BLÖCKE

Die HTX Hardware Range ist das Resultat jahrelanger Design- und Herstellungserfahrung in enger
Zusammenarbeit mit Werften, Yachtdesignern und Seglern. Basierend auf dem Design der Racing
Serie sind die HTX Blöcke mit minimalen Aluteilen bei unveränderter Zuverlässigkeit konstruiert.

Eigenschaften:
• Seitenteile aus Aluminium
• hoch belastbar und große Leinendurchmesser
• seitliche Führungslager
• Kopfdesign von den Lewmar Racing Blöcken mit Wirbelsperre durch Madenschraube
• Farbe: schwarz
Zusätzliche Informationen: 50mm Blöcke 60mm Blöcke 72mm Blöcke 90mm Blöcke
Kopfbolzen-Ø 9,4mm 11,9mm 16,5mm 19,75mm
Schäkelbolzen-Ø 5mm 6mm 9,8mm 10mm
passend zu Traveller Upstand Size 1 NTR Size 2 NTR Size 2 NTR Size 3 NTR
passend zu Upstand 65.561.020 65.562.020 65.563.020
passender Schnappschäkel 65.567.601 65.567.602 65.567.603
HTX BLOCK 1-SCHEIBIG

Art.-Nr. Fabr.-Nr. Scheiben-Ø mm Schot max. mm SWL daN BL daN
67.569.501 29195001 50 10 800 1600
67.569.601 29196001 60 12 1100 2200
67.569.701 29197201 72 14 2000 4000
67.569.901 29199001 90 16 3500 7000

HTX BLOCK 2-SCHEIBIG

Art.-Nr. Fabr.-Nr. Scheiben-Ø mm Schot max. mm SWL daN BL daN
67.569.502 29195002 50 10 800 1600
67.569.602 29196002 60 12 1100 2200
67.569.702 29197202 72 14 2000 4000

HTX BLOCK 3-SCHEIBIG

Art.-Nr. Fabr.-Nr. Scheiben-Ø mm Schot max. mm SWL daN BL daN
67.569.503 29195003 50 10 800 1600
67.569.603 29196003 60 12 1100 2200

HTX BLOCK 1-SCHEIBIG MIT HF

Art.-Nr. Fabr.-Nr. Scheiben-Ø mm Schot max. mm SWL daN BL daN
67.569.504 29195004 50 10 800 1600
67.569.604 29196004 60 12 1100 2200
67.569.703 29197204 72 14 2000 4000
67.569.904 29199004 90 16 3500 7000
