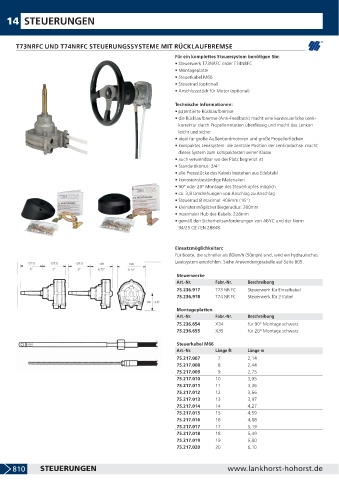

Page 812 - Lankhorst Katalog 2021/2022

14 STEUERUNGEN

T73NRFC UND T74NRFC STEUERUNGSSYSTEME MIT RÜCKLAUFBREMSE
Für ein komplettes Steuersystem benötigen Sie:
• Steuerwerk T73NRFC order T74NRFC
• Montageplatte
• Steuerkabel M66
• Steuerrad (optional)
• Anschlussstück für Motor (optional)
Technische Informationen:
• patentierte Rücklaufbremse
• die Rücklaufbremse (Anti-Feedback) macht eine kontinuierliche Lenk-
korrektur durch Propellerrotation überflüssig und macht das Lenken
leicht und sicher
• ideal für große Außenbordmotoren und große Propellerflächen
• kompaktes Lenksystem: die zentrale Position der Lenkradachse macht
dieses System zum kompaktesten seiner Klasse
• auch verwendbar wo der Platz begrenzt ist
• Standardkonus: 3/4"
• alle Pressstücke des Kabels bestehen aus Edelstahl
• korrosionsbeständige Materialien
• 90° oder 20° Montage des Steuerkopfes möglich
• ca. 3,8 Umdrehungen von Anschlag zu Anschlag
• Steuerrad Ø maximal: 406mm (16")
• kleinster möglicher Biegeradius: 200mm
• maximaler Hub des Kabels: 228mm
• gemäß den Sicherheitsanforderungen von ABYC und der Norm
94/25 CE / EN 28848.

Einsatzmöglichkeiten:
Für Boote, die schneller als 80km/h (50mph) sind, wird ein hydraulisches
Lenksystem empfohlen. Siehe Anwendungstabelle auf Seite 805.

Steuerwerke
Art.-Nr. Fabr.-Nr. Beschreibung
75.236.917 T73 NR FC Steuerwerk für Einzelkabel
75.236.918 T74 NR FC Steuerwerk für 2 Kabel

Montageplatten
Art.-Nr. Fabr.-Nr. Beschreibung
75.236.654 X34 für 90° Montage schwarz
75.236.655 X35 für 20° Montage schwarz

Steuerkabel M66
Art.-Nr. Länge ft Länge m
75.217.007 7 2,14
75.217.008 8 2,44
75.217.009 9 2,75
75.217.010 10 3,05
75.217.011 11 3,36
75.217.012 12 3,66
75.217.013 13 3,97
75.217.014 14 4,27
75.217.015 15 4,59
75.217.016 16 4,88
75.217.017 17 5,19
75.217.018 18 5,49
75.217.019 19 5,80
75.217.020 20 6,10
