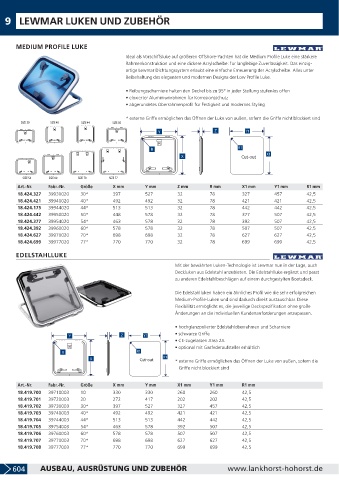

Page 606 - Lankhorst Katalog 2021/2022
P. 606
9 LEWMAR LUKEN UND ZUBEHÖR
MEDIUM PROFILE LUKE
Ideal als Vorschiffsluke auf größeren Offshore-Yachten hat die Medium Profile Luke eine stärkere
Rahmenkonstruktion und eine dickere Acrylscheibe: für langlebige Zuverlässigkeit. Das einzig-
artige Lewmar Dichtungssystem erlaubt eine einfache Erneuerung der Acrylscheibe. Alles unter
Beibehaltung des eleganten und modernen Designs der Low Profile Luke.
• Reibungsscharniere halten den Deckel bis zu 95° in jeder Stellung stufenlos offen
• eloxierter Aluminiumrahmen für Korrosionsschutz
• abgerundetes Oberrahmenprofil für Festigkeit und modernes Styling
* externe Griffe ermöglichen das Öffnen der Luke von außen, sofern die Griffe nicht blockiert sind
SIZE 30 SIZE 40 SIZE 44 SIZE 50
Y Z Y1
R R1
X1
X Cut-out
SIZE 54 SIZE 60 SIZE 70 SIZE 77
Art.-Nr. Fabr.-Nr. Größe X mm Y mm Z mm R mm X1 mm Y1 mm R1 mm
18.424.327 39930020 30* 397 527 32 78 327 457 42,5
18.424.421 39940020 40* 492 492 32 78 421 421 42,5
18.424.175 39944020 44* 513 513 32 78 442 442 42,5
18.424.442 39950020 50* 448 578 32 78 377 507 42,5
18.424.377 39954020 54* 463 578 32 78 392 507 42,5
18.424.392 39960020 60* 578 578 32 78 507 507 42,5
18.424.627 39970020 70* 698 698 32 78 627 627 42,5
18.424.699 39977020 77* 770 770 32 78 699 699 42,5
EDELSTAHLLUKE
Mit der bewährten Luken-Technologie ist Lewmar nun in der Lage, auch
Deckluken aus Edelstahl anzubieten. Die Edelstahlluke ergänzt und passt
zu anderen Edelstahlbeschlägen auf einem durchgestylten Bootsdeck.
Die Edelstahlluken haben ein ähnliches Profil wie die sehr erfolgreichen
Medium-Profile-Luken und sind dadurch direkt austauschbar. Diese
Flexibilität ermöglicht es, die jeweilige Deckspezifikation ohne große
Änderungen an die individuellen Kundenanforderungen anzupassen.
• hochglanzpolierter Edelstahloberrahmen und Scharniere
Y Z Y1 • schwarze Griffe
• CE-zugelassen Area 2A
• optional mit Gasfederaufsteller erhältlich
R R1
X Cut-out X1 * externe Griffe ermöglichen das Öffnen der Luke von außen, sofern die
Griffe nicht blockiert sind
Art.-Nr. Fabr.-Nr. Größe X mm Y mm X1 mm Y1 mm R1 mm
18.419.700 39710003 10 330 330 260 260 42,5
18.419.701 39720003 20 272 417 202 202 42,5
18.419.702 39730003 30* 397 527 327 457 42,5
18.419.703 39740003 40* 492 492 421 421 42,5
18.419.704 39744003 44* 513 513 442 442 42,5
18.419.705 39754003 54* 463 578 392 507 42,5
18.419.706 39760003 60* 578 578 507 507 42,5
18.419.707 39770003 70* 698 698 627 627 42,5
18.419.708 39777003 77* 770 770 699 699 42,5
