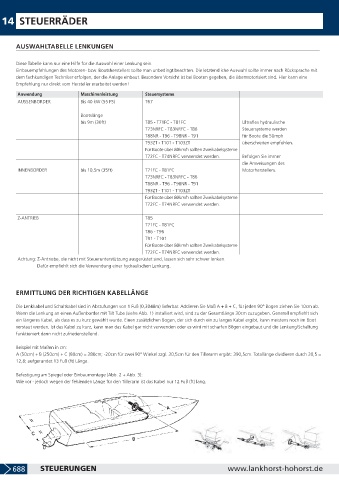

14 STEUERRÄDERSTEUERRÄDER

AUSWAHLTABELLE LENKUNGEN

Diese Tabelle kann nur eine Hilfe für die Auswahl einer Lenkung sein.
Einbauempfehlungen des Motoren- bzw. Bootsherstellers sollte man unbedingt beachten. Die letztendliche Auswahl sollte immer nach Rücksprache mit
dem fachkundigen Techniker erfolgen, der die Anlage einbaut. Besondere Vorsicht ist bei Booten gegeben, die übermotorisiert sind. Hier kann eine
Empfehlung nur direkt vom Hersteller erarbeitet werden!
Anwendung Maschinenleistung Steuersysteme
AUSSENBORDER Bis 40 kW (55 PS) T67

Bootslänge
bis 9m (30ft) T85 - T71FC - T81FC Ultraflex hydraulische
T73NRFC - T83NRFC - T86 Steuersysteme werden
T88NR - T96 - T98NR - T91 für Boote die 50mph
T93ZT - T101 - T103ZT überschreiten empfohlen.
Für Boote über 80km/h sollten Zweikabelsysteme
T72FC - T74NRFC verwendet werden. Befolgen Sie immer
die Anweisungen des
INNENBORDER bis 10,5m (35ft) T71FC - T81FC Motorherstellers.
T73NRFC - T83NRFC - T86
T88NR - T96 - T98NR - T91
T93ZT - T101 - T103ZT
Für Boote über 80km/h sollten Zweikabelsysteme
T72FC - T74NRFC verwendet werden.

Z-ANTRIEB T85
T71FC - T81FC
T86 - T96
T91 - T101
Für Boote über 80km/h sollten Zweikabelsysteme
T72FC - T74NRFC verwendet werden.
Achtung: Z-Antriebe, die nicht mit Steuerunterstützung ausgerüstet sind, lassen sich sehr schwer lenken.
Dafür empfiehlt sich die Verwendung einer hydraulischen Lenkung.

ERMITTLUNG DER RICHTIGEN KABELLÄNGE

Die Lenkkabel und Schaltkabel sind in Abstufungen von 1 Fuß (0,3048m) lieferbar. Addieren Sie Maß A + B + C, für jeden 90° Bogen ziehen Sie 10cm ab.
Wenn die Lenkung an einen Außenborder mit Tilt Tube (siehe Abb. 1) installiert wird, sind zu der Gesamtlänge 30cm zuzugeben. Generell empfiehlt sich
ein längeres Kabel, als dass es zu kurz gewählt wurde. Einen zusätzlichen Bogen, der sich durch ein zu langes Kabel ergibt, kann meistens noch im Boot
verstaut werden. Ist das Kabel zu kurz, kann man das Kabel gar nicht verwenden oder es wird mit scharfen Bögen eingebaut und die Lenkung/Schaltung
funktioniert dann nicht zufriedenstellend.

Beispiel mit Maßen in cm:
A (50cm) + B (250cm) + C (80cm) = 380cm; -20cm für zwei 90° Winkel zzgl. 30,5cm für den Tillerarm ergibt: 390,5cm. Totallänge dividieren durch 30,5 =
12,8; aufgerundet 13 Fuß (ft) Länge.

Befestigung am Spiegel oder Einbaumontage (Abb. 2 + Abb. 3):
Wie vor - jedoch wegen der fehlenden Länge für den Tillerarm ist das Kabel nur 12 Fuß (ft) lang.
