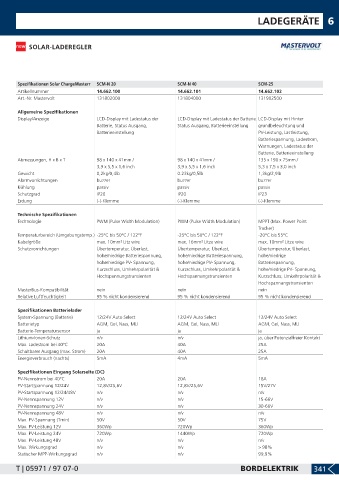

Page 343 - LankhorstHohorst Katalog 2019-2020

LADEGERÄTE 6

SOLAR-LADEREGLER

Spezifikationen Solar ChargeMasterr SCM-N 20 SCM-N 40 SCM-25
Artikellnummer 14.662.100 14.662.101 14.662.102
Art.-Nr. Mastervolt 131802000 131804000 131902500

Allgemeine Spezifikationen
Display/Anzeige LCD-Display mit Ladestatus der LCD-Display mit Ladestatus der Batterie, LCD-Display mit Hinter
Batterie, Status Ausgang, Status Ausgang, Batterieeinstellung grundbeleuchtung und
Batterieeinstellung PV-Leistung, Lastleistung,
Batteriespannung, Ladestrom,
Warnungen, Ladestatus der
Batterie, Batterieeinstellung
Abmessungen, H x B x T 98 x 140 x 41mm / 98 x 140 x 41mm / 135 x 190 x 75mm /
3,9 x 5,5 x 1,6 inch 3,9 x 5,5 x 1,6 inch 5,3 x 7,5 x 3,0 inch
Gewicht 0,2kg/0,4lb 0.23kg/0,5lb 1,3kg/2,9lb
Alarmvorrichtungen buzzer buzzer buzzer
Kühlung passiv passiv passiv
Schutzgrad IP20 IP20 IP23
Erdung (-)-Klemme (-)-Klemme (-)-Klemme

Technische Spezifikationen
Technologie PWM (Pulse Width Modulation) PWM (Pulse Width Modulation) MPPT (Max. Power Point
Tracker)
Temperaturbereich (Umgebungstemp.) -25°C bis 50°C / 122°F -25°C bis 50°C / 122°F -20°C bis 55°C
Kabelgröße max. 10mm² Litz wire max. 16mm² Litze wire max. 10mm² Litze wire
Schutzvorrichtungen Übertemperatur, Überlast, Übertemperatur, Überlast, Übertemperatur, Überlast,
hohe/niedrige Batteriespannung, hohe/niedrige Batteriespannung, hohe/niedrige
hohe/niedrige PV- Spannung, hohe/niedrige PV- Spannung, Batteriespannung,
Kurzschluss, Umkehrpolarität & Kurzschluss, Umkehrpolarität & hohe/niedrige PV- Spannung,
Hochspannungstransienten Hochspannungstransienten Kurzschluss, Umkehrpolarität &
Hochspannungstransienten
MasterBus-Kompatibilität nein nein nein
Relative Luftfeuchtigkeit 95 % nicht kondensierend 95 % nicht kondensierend 95 % nicht kondensierend

Spezifikationen Batterielader
System-Spannung (Batterie) 12/24V Auto Select 12/24V Auto Select 12/24V Auto Select
Batterietyp AGM, Gel, Nass, MLI AGM, Gel, Nass, MLI AGM, Gel, Nass, MLI
Batterie-Temperatursensor ja ja ja
Lithium-Ionen-Schutz n/v n/v ja, über Potenzialfreier Kontakt
Max. Ladestrom bei 40°C 20A 40A 25A
Schaltbarer Ausgang (max. Strom) 20A 40A 25A
Energieverbrauch (nachts) 5mA 4mA 5mA

Spezifikationen Eingang Solarseite (DC)
PV-Nennstrom bei 40°C 20A 20A 18A
PV-Startspannung 12/24V 12,8V/25,6V 12,8V/25,6V 15V/27V
PV-Startspannung 12/24/48V n/v n/v n/v
PV-Nennspannung 12V n/v n/v 15-66V
PV-Nennspannung 24V n/v n/v 30-66V
PV-Nennspannung 48V n/v n/v n/v
Max. PV-Spannung (Tmin) 50V 50V 75V
Max. PV-Leistung 12V 360Wp 720Wp 360Wp
Max. PV-Leistung 24V 720Wp 1440Wp 720Wp
Max. PV-Leistung 48V n/v n/v n/v
Max. Wirkungsgrad n/v n/v > 98%
Statischer MPP-Wirkungsgrad n/v n/v 99,9%

T | 05971 / 97 07-0 BORDELEKTRIK 341
