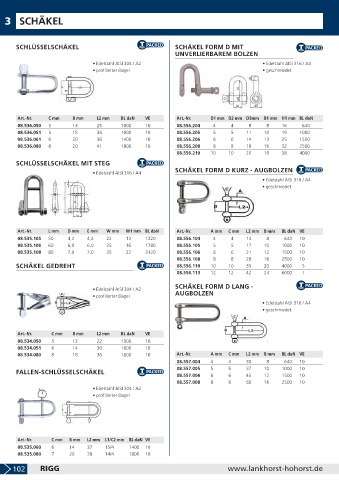

Page 104 - LankhorstHohorst Katalog 2019-2020

3 SCHÄKEL

SCHLÜSSELSCHÄKEL SCHÄKEL FORM D MIT
UNVERLIERBAREM BOLZEN

• Edelstahl AISI 304 / A2 • Edelstahl AISI 316 / A4
• profilierter Bügel • geschmiedet

Art.-Nr. C mm B mm L2 mm BL daN VE Art.-Nr. D1 mm D2 mm D3mm B1 mm H1 mm BL daN
08.536.050 5 13 25 1000 10 08.556.204 4 4 8 8 16 640
08.536.051 5 15 36 1000 10 08.556.205 5 5 11 10 19 1000
08.536.061 6 20 38 1400 10 08.556.206 6 6 14 13 25 1500
08.536.080 8 20 41 1800 10 08.556.208 8 8 18 16 32 2500
08.556.210 10 10 20 19 38 4000
SCHLÜSSELSCHÄKEL MIT STEG
SCHÄKEL FORM D KURZ - AUGBOLZEN
• Edelstahl AISI 316 / A4
• Edelstahl AISI 316 / A4
• geschmiedet

Art.-Nr. L mm D mm E mm W mm W1 mm BL daN Art.-Nr. A mm C mm L2 mm B mm BL daN VE
08.535.105 50 4,2 4,2 22 13 1320 08.556.104 4 4 14 8 640 10
08.535.106 60 6,0 6,0 25 16 1780 08.556.105 5 5 17 10 1000 10
08.535.108 80 7,0 7,0 35 22 3120 08.556.106 6 6 21 12 1500 10
08.556.108 8 8 28 16 2500 10
SCHÄKEL GEDREHT 08.556.110 10 10 35 20 4000 5
08.556.113 12 12 42 24 6000 1

SCHÄKEL FORM D LANG -
• Edelstahl AISI 304 / A2
AUGBOLZEN
• profilierter Bügel
• Edelstahl AISI 316 / A4
• geschmiedet.

Art.-Nr. C mm B mm L2 mm BL daN VE
08.534.050 5 12 22 1300 10
08.534.051 6 14 36 1600 10
08.534.080 8 18 36 1800 10 Art.-Nr. A mm C mm L2 mm B mm BL daN VE
08.557.004 4 4 30 8 640 10
08.557.005 5 5 37 10 1000 10
FALLEN-SCHLÜSSELSCHÄKEL
08.557.006 6 6 45 12 1500 10
08.557.008 8 8 60 16 2500 10
• Edelstahl AISI 304 / A2
• profilierter Bügel

Art.-Nr. C mm B mm L2 mm L1/C2 mm BL daN VE
08.535.060 6 14 37 15/4 1400 10
08.535.080 7 20 38 14/4 1800 10
